一、产品概述

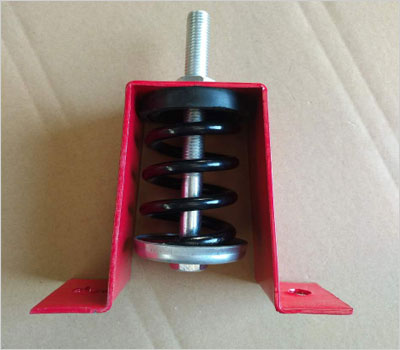

HV型阻尼弹簧吊式减振器系列产品是采用钢弹簧和阻尼材料组成的隔振降噪元件,可广泛应用于各种风机、风机箱、风机盘管、管道、动力设备的吊装隔振降噪,也可用于精密仪器表的吊装降噪,起到隔振、降噪、缓冲作用,能很好的消除振动和固体传递,安装简便,节约工料、工时。

载荷范围 3-900Kg;固有频率2.1Hz-5.4Hz;

V-0吊架弹簧减振器为风机盘管专用吊式减振器进行设计制作;

为了满足不同用户的需求,我公司在生产多种吊式减震器的基础上,设计制造了HV型吊式弹簧减震器,该产品是一种以减振弹簧、橡胶复合垫、阻尼等组成的预应力吊架减震器。应用范围非常广泛。

适用设备:

HV型阻尼弹簧减振器风机、管道、动力设备的吊装隔振降噪,也可用于精密仪表的吊装等等。

荷载范围:10-1000KG

二、产品结构及安装方式

HS型系列减振器由以下部件构成:设备安装螺栓(或吊环),阻尼橡胶垫,壳体,弹簧,弹簧压板;

三、技术参数及外形安装尺寸表:

型号 荷载范围Kg 自振频率 Hz 外形尺寸
上吊孔d L E H M B A
HV-1 5-15 3.0-3.5 10.5 125 95 80 8 60 35
HV-2 15-25 3.0-4.8 10.5 125 95 90 8 60 35
HV-3 25-45 3.0-4.5 13 125 95 90 8 60 35
HV-4 45-75 2.5-4.0 13 130 100 95 10 65 40
HV-5 75-115 2.6-3.7 15 135 105 105 12 70 50
HV-6 115-155 2.6-3.6 15 140 110 115 12 75 50
HV-7 155-195 2.7-3.8 17 145 110 125 14 80 55
HV-8 195-240 2.6-3.69 18 150 115 135 14 85 65
HV-9 240-295 2.3-3.3 18 160 125 145 16 95 70

HV-10

295-400

2.3-3.3

20 160 125 155 16 95
